SMD Rework istasyonu ve SMD makara sayacı makinesi nedir?

SMD, CSP, BGA onarımı elektronik bakımda ne anlama geliyor?

SMD: yüzey montaj cihazı/yüzeye monte elektronik bileşenler

Yüzeye monte edilmiş elektronik bileşenlerin üretim sürecinde, boş kaynak, kısa devre ve reaksiyon gibi çeşitli nedenlerden dolayı her zaman bazı olumsuz durumlar vardır. Bu nedenle tamir edilmesi gerekiyor. İki farklı ürün, yama direnci, yama kondansatör ve QFN gibi SMD bileşenlerinin onarımını içerir.

CSP: çip ölçekli paketleme cihazı

BGA: top izgara dizi paketleme cihazı (BGA ambalaj sınıflandırması: PBGA plastik ambalaj, CBGA seramik ambalaj, TBGA şerit ambalaj).Seamark ZMProfesyonel sağlayabilirSMD BGA rework istasyonu, Lütfen yakında bizimle iletişime geçin.

Efendim değeri nedir?

Efendim: yüzey yalıtım direnci (devre fonksiyonuna tam oyun vermek için yalıtım alt tabakasının yüzeyinde benzer yalıtım direncine sahip iletkenler arasında yüksek yalıtım direnci gereklidir. Kirleticilerin montaj parçalarının güvenilirliği üzerindeki etkisini değerlendirmek için yaygın olarak kullanılır.

SMD rework istasyonunun çalışma prensibi

Ortak bir sıcak hava tamir sistemi prensibi: çok ince sıcak hava akışı, lehim eklemini eritmek veya sökme veya kaynak işlevini tamamlamak için lehim macununu yeniden düzenlemek için yüzey montajlı cihazların pimleri ve pedleri üzerinde toplanır. Aynı zamanda, tüm lehim eklemleri eridiğinde cihazı hafifçe emmek için bir yay ve kauçuk nozul ile donatılmış bir vakum mekanik cihazı kullanın. Sıcak hava tamir sisteminin sıcak hava akışı, farklı özelliklerde ve boyutlarda değiştirilebilir sıcak hava nozulları ile gerçekleştirilir. Sıcak hava akışı ısıtma kafasının etrafından çıktığı için, alt tabakaya veya çevreleyen bileşenlere zarar vermez. Kolayca sökülebilir veya kaynaklanabilir. Farklı üreticilerin onarım sistemlerinin farklılıkları, farklı ısıtma kaynaklarında veya farklı sıcak hava akımı modlarında yatmaktadır. Bazı nozullar, cihazın etrafında ve altında sıcak hava akışını sağlarken, diğerleri sadece cihazın üzerindeki sıcak havayı püskürtür. Cihazı koruma açısından, cihazın etrafında ve altında hava akışını seçmek daha iyidir. Warpage önlemek için, alt ön ısıtma fonksiyonu ile onarım sistemi seçmek de gereklidir. Lehim eklemi bileşenlerin altında görünmez olduğundan, onarım sistemi, kurulum sırasında doğru hizalamayı sağlamak için yeniden kaynak sırasında spektroskobik görüş sistemi veya alt yansıma optik sistemi ile donatılmalıdır.

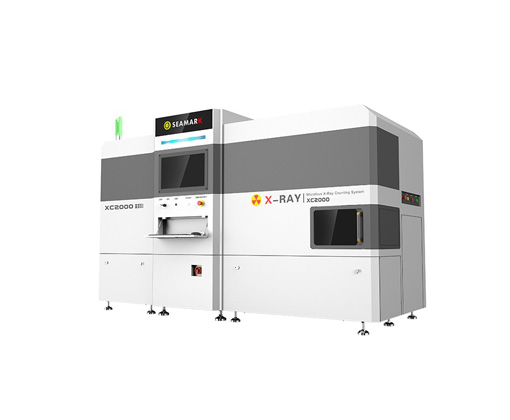

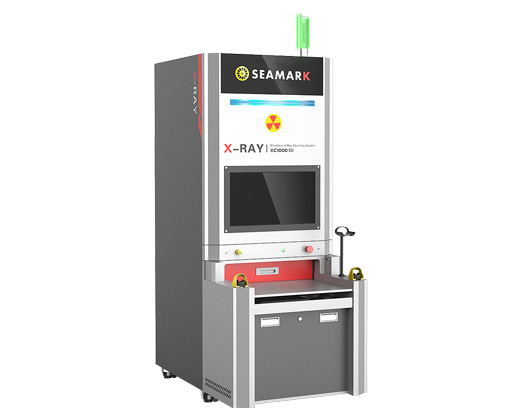

SMD x-ray sayma makinesinin çalışma prensibi

SMD parçalarının sayısı, uygun ve hızlı sayımı gerçekleştirebilen parça kemer kılavuz deliği ve parçalar arasındaki ilgili ilişkiyi kullanarak doğru bir şekilde ölçülebilir. X-ray sayma makinesiÖzellikle dış işlemede malzeme alma ve verme için SMT fabrikasında malzeme yönetimi için verimli bir yardımcı ekipman parçasıdır.

Sayma, verme ve envanter sayımını kolaylaştırmak için parçaların sayısını otomatik olarak hesaplayın. Düşük çalışma gürültüsü. Malzeme kemerinin düşme önleyici tasarımı. Hem pozitif hem de negatif yönler sayılabilir ve sayı önceden ayarlanabilir. Bir sıvı kristal ekran ile, okumak ve çalıştırmak kolaydır. Insanlaşmış operasyon platformu tasarımı. Yüksek doğruluk ve küçük sayma hatası.

Seamark ZM en profesyonel biridirX-ışını muayene sistemleri üreticileriÇin'de, size iyi kalitede de sağlayabilirÇin inline x-ray makinesiVe BGA tamir makineleri ve diğer denetim sistemleri ve makineleri.

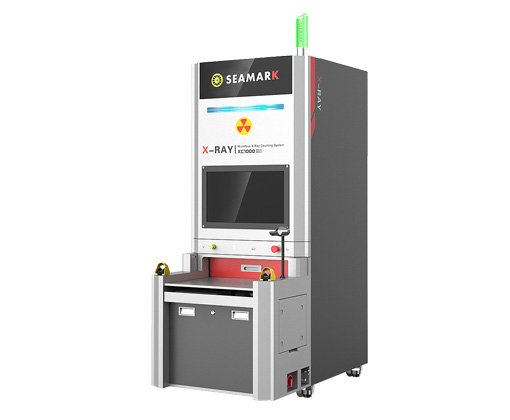

SMD makara sayaç makinesi özellikleri

(1) tam otomatik parça sayacı, manuel sayımın değiştirilmesi temelinde iş verimliliğini ve kalitesini büyük ölçüde artıran uygun çalışma, doğruluk ve hız fonksiyonlarına sahiptir.

(2) pozitif ve ters kayış dönüş fonksiyonları ile hız ayarlanabilir. Düşük sayım hatası. Yüksek kalite.

(3) fabrikada SMD parçalarının sayısını tam olarak kontrol edebilir, aşırı stoktan kaçınabilir, küçük hacimli, hafiftir ve taşınması kolaydır.

(4) SMT bant parçaları için özel olarak tasarlanmış, herhangi bir boyut kullanılabilir.

(5) şekil tasarımı ergonomiye uygundur.
