PCBA onarımı

PCB işlevselliği için pazar eğilimleri arttıkça ve boyutları küçüldükçe, PCBA onarımı son derece uzmanlaşmış ve talepkar hale geldi.

Bu, sıcak hava tabancalarının zor olması nedeniyle manuel onarımı sağladı, aynı zamanda başarı oranı daha düşük. Yani uygunRework istasyonu makinesiDaha büyük ve küçük yongaların onarımı için gereklidir. BGA rework istasyonunun sıcak hava çıkışı eşittir ve ısıtma sıcaklığı doğru bir şekilde kontrol edilebilir. Havanın sıcaklık farkı 1 derece içinde kontrol edilir. Çok segmentli eğri ısıtma, kısmi reflow lehimlemesini gerçekleştirmek için kullanılırPCB rework istasyonuOnarım amacına ulaşmak için.

Tarafından yapılan BGA rework istasyonlarıSeamark ZMYüksek çözünürlüklü bir hizalama sistemi ile donatılmıştır, hatta 0.6*0.6mm gibi küçük cipsler doğru bir şekilde hizalanabilir. Aynı zamanda, tam otomatik görsel BGA yeniden işleme istasyonumuz, 5G iletişim kartı onarımı gibi büyük boyutlu PCBA ve IC için uygundur.

Seamark ZM ekibi, müşterilerimiz için sadece genel elektronik ürünler için değil, aynı zamanda farklı alanlarda ilerleyen ürünler için de daha fazla makine sağlayacaktır.

Rework istasyonu karşılaştırması

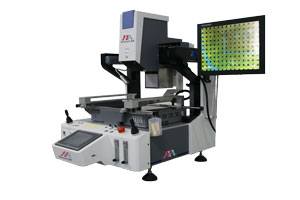

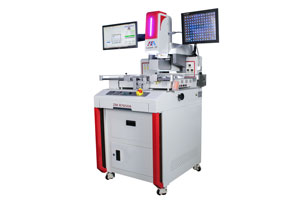

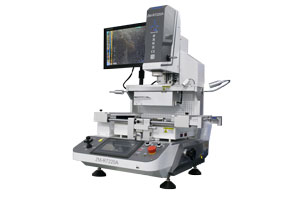

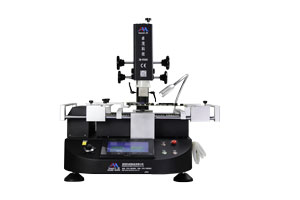

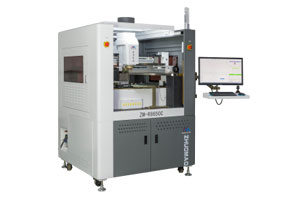

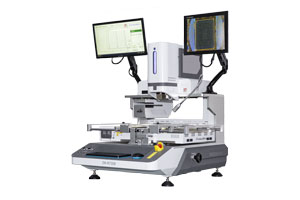

ZM-R5860	ZM-R7220A	ZM-R730A	ZM-R7830A	ZM-R7850A	ZM-R8650
AC220V ± 10% 50/60Hz	AC220V ± 10% 50/60Hz	AC380V ± 10% 50/60HZ	AC380V ± 10% 50/60HZ	AC380V ± 10% 50/60Hz	AC380V ± 10% 50/60Hz
5.0KW(Max), üst ısıtıcı (0.8KW) , alt ısıtıcı (1.2KW),IR ön ısıtıcı (2.7KW), diğer (0.3KW)	5.65KW(Max), üst ısıtıcı (1.45KW) alt ısıtıcı (1.2KW),IR ön ısıtıcı (2.7KW), diğer (0.3KW)	7.75KW(Max), üst ısıtıcı (1.45KW) alt ısıtıcı (1.2KW),IR ön ısıtıcı (4.8KW), diğer (0.3KW)	7.15KW(Max), üst ısıtıcı (1.45KW) alt ısıtıcı (1.2KW), IR ön ısıtıcı (4KW), diğer (0.5KW)	9.85KW(Max), üst ısıtıcı (1.45KW) alt ısıtıcı (1.2KW),IR ön ısıtıcı (6.6KW), diğer (0.6KW)	22KW(Max), üst ısıtıcı (2KW) Alt ısıtıcı (2KW),IR ön ısıtıcı (16KW), diğer (2KW)
415 × 370mm( Max ); 6 × 6mm(Min)	412*370mm(Max);6*6mm(Min)	632*520mm(Max); 6*6mm(Min)	565*467mm(Max); 6*6mm(Min)	635*520mm(Max);6*6mm(Min)	660*600mm(Max);10*10mm(Min)
60 × 60mm( Max ); 0.6 × 0.6mm(Min)	60*60mm(Max);2*2mm(Min)	80*80mm(Max); 3*3mm(Min)	80*80mm(Max); 2*2mm(Min)	80*80mm(Max);2*2mm(Min)	100*100mm(Max);1*1mm(Min)
280 × 380mm	285*375mm	570*435mm	500*380mm	565*435mm	640*520mm
Y/Z	Z	Z	X/Y/Z	X/Y/Z	X/Y/Z
1	1	5	5	5	8
7 "HD dokunmatik ekran	7 "HD dokunmatik ekran	10 "HD dokunmatik panel (1080P 16:9)	8 "HD dokunmatik panel	Bilgisayar istihbarat işlemleri	Bilgisayar istihbarat işlemleri
Otonom ısıtma kontrol sistemi V1 (yazılım telif hakkı)	Otonom ısıtma kontrol sistemi V2 (yazılım telif hakkı)	Panasonic PLC + sıcaklık kontrol modülü	Panasonic PLC + sıcaklık kontrol modülü	Endüstriyel PC + hareket kontrolüSistem	Endüstriyel PC Servo hareket kontrol sistemi
/	15 "SD endüstriyel ekran (720P ön ekran)	15 "HD endüstriyel ekran (1080P 16:9)	15 "HD endüstriyel ekran (1080P 16:9)	15 "HD endüstriyel ekran (1080P 16:9) 18.5" SD ekran	24 "SD ekran
Lazer nokta	2 milyon piksel SD dijital görüntüleme sistemi, lazer kırmızı nokta göstergesi ile otomatik optik zoom	2 milyon piksel HD dijital görüntüleme sistemi, lazer kırmızı nokta göstergesi ile otomatik optik zoom	2 milyon piksel HD dijital görüntüleme sistemi, lazer kırmızı nokta göstergesi ile otomatik optik zoom	2 milyon piksel HD dijital görüntüleme sistemi, lazer kırmızı nokta göstergesi ile otomatik optik zoom	2 milyon piksel görüş hizalama
/	50 × 50mm( Max) çıkarılabilir kamera	50 × 50mm( Max) çıkarılabilir kamera	50 × 50mm( Max) çıkarılabilir kamera	50 × 50mm( Max) çıkarılabilir kamera	100 × 100mm( Max)
Manuel	Otomatik	Otomatik	Otomatik	Otomatik	Tam otomatik
/	± 0.02mm	± 0.01mm	± 0.01mm	± 0.01mm	± 0.025mm
K tipi termokupl kapalı çevrim kontrolü ± 3 ° c'ye kadar doğruluk ile	K tipi termokupl kapalı çevrim kontrolü ± 3 ° c'ye kadar doğruluk ile	K tipi termokupl kapalı çevrim kontrolü ± 1 ° c'ye kadar doğruluk ile	K tipi termokupl kapalı çevrim kontrolü ± 1 ° c'ye kadar doğruluk ile	K tipi termokupl kapalı çevrim kontrolü ± 1 ° c'ye kadar doğruluk ile	K tipi termokupl (kapalı döngü), her birim bağımsız sıcaklık kontrolü, sıcaklık doğruluğu kadar ± 1 ℃
/	Hayır	Evet	Evet	Evet	Yarı otomatik
Evrensel fikstür ile v-oluk	Evrensel fikstür ile v-oluk	Evrensel fikstür ile v-oluk	Evrensel fikstür ile v-oluk	Evrensel fikstür ile v-oluk (şekilli fikstür özelleştirilebilir)	L şekli evrensel fikstür (şekilli fikstür özelleştirilebilir)
L635 * W620 * H655mm	L685 * W633 * H850mm	L1000 * W835 * H960mm	L810 * W1100 * H960mm	L835 * W960 * H1640mm	L1235 * w50mm * H1850mm
43.5KG	76KG	130.5KG	151KG	218.5KG	660KG
PCBA kurulu kalınlığı 0.5-2.5mm, Min Pitch 0.15mm	PCBA kurulu kalınlığı 0.5-2.5mm, Min Pitch 0.15mm	PCBA kurulu kalınlığı 0.5-2.5mm, Min Pitch 0.15mm	PCBA kurulu kalınlığı 0.5-2.5mm, Min Pitch 0.15mm	PCBA kurulu kalınlığı 0.5-2.5mm, Min Pitch 0.15mm	PCBA kurulu kalınlığı 0.5-4mm, Min Pitch 0.15mm
Hayır	Hayır	Hayır	Evet	Hayır	Evet
Hayır	Hayır	Hayır	Evet	Evet (0.6Mpa)	Evet
Hayır	Hayır	Hayır	Hayır	Evet	Evet
