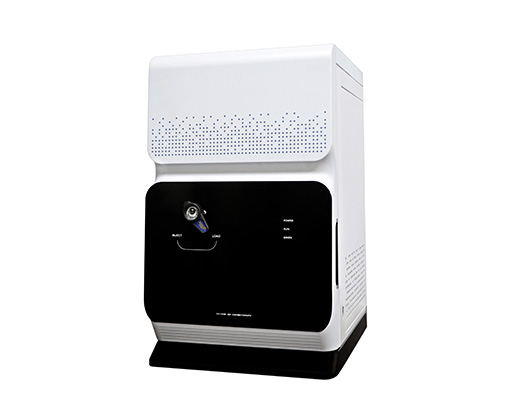

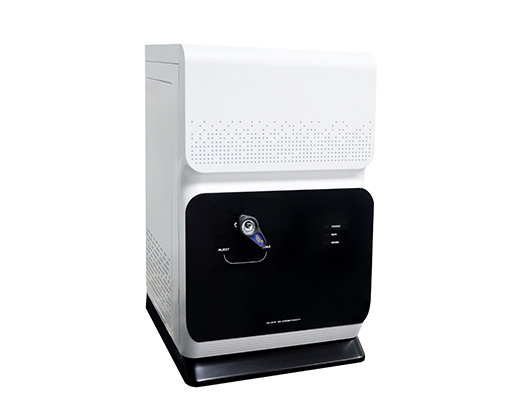

Halojen içermeyen algılama endüstrisi için CIC-D100 iyon kromatografisi

1. İyon kromatografi ekipmanı ve edxrf spektrometresinin genel tasarım prensipleri

Kurşunsuz sürecin ardından, yeni bir yeşil elektronik dalgası-halojen içermeyen bir kez daha küresel elektronik endüstrisini süpürecek. Uygulanacak olan norveç PoHS yasasında, dışlanması gereken 18 çeşit zararlı madde açıkça düzenlenmiştir. İlk grup, hexacyclic bromidedecane (HBCDD) ve baskılı devre kartları da dahil olmak üzere bromlu alev retarcileridir. En çok kullanılan tetrabromopropanediol (TBBPA) vb. Başarılı bir şekilde uygulanacak uluslararası yasalara ek olarak, ASUS, Dell, HP, Apple, Intel dahil olmak üzere büyük uluslararası üreticiler, AMD ve diğer şirketler de 2008 yılından itibaren halojen içermeyen malzemeleri tanıtacaklarını beyan ettiler.

Halojen malzemeler, esas olarak alev geciktirici işlevi için flor (F), klor (Cl), brom (Br), iyot (I), (At) periyodik tabloda, ve yaygın elektronik ekipman ve diğer aksesuarlar makine kutuları, baskılı devre kartları, kablo telleri, Plastik parçalar ve ambalaj malzemeleri. Elektronik bileşenler ve malzemeler, elektronik ürünlerin yapıştırma teknolojisi, ürün muhafazası (konut), PP, ABS, PMMA, PC..., plastik, pigmentler vb.

Halojenlerin tehlikeleri de iyi bilinmektedir. Organohalojen bileşikleri insan vücudunda kansere neden olabilir ve düşük biyodegradasyon oranı ekosistemde birikime yol açacaktır. Bazı uçucu organik halojen bileşikleri de ozon tabakası üzerinde büyük bir yıkıcı etkiye sahiptir, bu da çevreyi etkiler. Bu nedenle, halojen bileşikleri insanlara ve çevreye zararlı kimyasallar olarak listelenir ve kullanımı yasaktır veya sınırlıdır.

2. Ön yüz

Kurşunsuz sürecin ardından, yeni bir yeşil elektronik halojen dalgası bir kez daha küresel elektronik endüstrisini süpürecek. Yaklaşan norveç PoHS yasasında, dışlanması gereken 18 tehlikeli madde belirtilmiştir. İlk grup, baskılı devre kartlarında en çok kullanılan hexacyclobromododecane (HBCDD) ve tetrabromopropanol (TBBPA) dahil olmak üzere bromlu alev retarcileridir. Arkaya uygulanacak uluslararası yasalara ek olarak, ASUS, Dell, HP, Apple, Intel dahil olmak üzere uluslararası üreticiler, AMD ve diğer şirketler de 2008 yılından itibaren halojen içermeyen malzemeleri ithal edeceklerini açıkladı.

Halojen malzemeler periyodik tabloda flor (F), klor (Cl), brom (Br), iyot (I) ve (At) anlamına gelir. Özellikle alev geciktirici için kullanılırlar ve makine kutuları, baskılı devre kartları, kablo telleri, plastik parçalar ve ambalaj malzemeleri de dahil olmak üzere elektronik ekipmanlarda ve aksesuarlarında yaygın olarak kullanılırlar. Elektronik bileşenler ve malzemeler, elektronik ürünlerin yapıştırma teknolojisi, konut, PP, ABS, PMMA, PC..., plastik, pigmentler, vb.

Halojenlerin tehlikeleri de iyi bilinmektedir. Organik halojenler insan vücudunda kansere neden olabilir ve düşük biyodegradasyon oranı ekosistemdeki birikime yol açacaktır. Bazı uçucu organik halojenler de ozon tabakası üzerinde büyük bir yıkıcı etkiye sahiptir, böylece çevre ve insan sağlığı üzerinde ciddi bir etkiye neden olur. Bu nedenle, halojenler insanlara ve çevreye zararlı kimyasal olarak listelenir ve kullanımı yasaktır veya sınırlıdır.

Halojen malzemeler gibi uluslararası özellikler

Freon'dan pops'a, pvc'den bromlu alev retardant ciye (BFR), organik halidlerin insan vücuduna ve doğal ekolojik çevreye zararlı olduğu tartışılmaz bir gerçektir. 1987 yılında imzalanan Montreal protokolü ve 2001 yılında imzalanan stockholm'ün sözleşmesi, dünya çapındaki ülkelerin bu tür maddelerin üretimini ve kullanımını kısıtladığını gösteriyor. Son yıllarda, elektrik ve elektronik tehlikelerin (ROHS direktifi) yasaklanması konusunda tanınmış ab direktifi, brom alev retarcilerinin 1 temmuz 2006 tarihinden itibaren yasaklanmasını şart koşuyor. Aynı zamanda, elektronik cihazlar, oyuncaklar ve deri ürünlerinde bazı zehirli ve zararlı halojenli organik çözücülerin kullanılmasını yasaklayan bir dizi uluslararası yasa ve yönetmelik vardır. Üretim ve işleme sürecinde kullanım yasağı dahil, son üründeki kalıntıların yasaklanması, Ve son üründe uçucu halojenli organik maddelerin sınırlaması.

IEC, IPC, JPCA ve Samsung gibi uluslararası kuruluşlar veya büyük üreticiler halojen içermeyen malzemelerin özelliklerini tanımladılar. IEC 61249-2-21 spesifikasyonu, brom ve klorürün içeriğinin 900 ppm'den az olması ve toplam halojen içeriğinin 1500 ppm'den az olması gerektiğini gerektirir. Ipc'deki halojensiz malzemelerin tanımı IEC ile aynıdır; JPCA spesifikasyonu, bromür ve klorür içeriğinin sınırının 900 olduğunu tanımlar.Ppm ve toplam halojen içeriği gerektirmez. Samsung, bromür ve klorürün içerik sınırının sırasıyla 900 ppm olduğunu şart koşuyor.

Uluslararası elektroteknik birliği IEC 61249-2-21: 2003 ∶ tanımları

Tablo 1. Uluslararası elektroteknik birliği IEC 61249-2-21: 2003 halojen içermeyen malzemelerin özellikleri

İyon kromatografi analiz yöntemi:

1. Örnek tedavi: oksijen bombası yakma veya oksijen şişesi yakma

2. İyon kromatografisi:

CIC100 standart iyon kromatografisi

WEEE direktifi ve IEC/EN1249-2-21 standardına göre, sadece PCB substratındaki brom iyon içeriği 900 ppm'yi geçmediğinde, klchloride iyon içeriği 900 ppm'yi geçmez, ve bromin + klchloride iyon içeriği 1500 ppm'yi geçmez, PCB halojensiz olarak adlandırılabilir.

Test standardı: EN14582 veya IEC61189-2006. İyon kromatografisi tespiti için uluslararası olarak tavsiye edilir ve ön işlem için oksijen bombası yanma dönüşümü önerilir. Örnek olarak CIC100 iyon kromatografisini alın:

2. Pratik uygulama raporu

Genel bakış: halojenler (flor, klor, brom, iyot), ateşleme noktasını iyileştirmek için plastikler gibi polimer ürünlere eklenir. Avantajları şunlardır: ateşleme noktası sıradan polimer malzemelerden daha yüksektir ve ateşleme noktası yaklaşık 300 ℃ 'dir. Yanma sırasında, halojenli gazlar (flor, klor, brom, iyot) yayılacak ve ateşi söndürmek için oksijen hızla emilecektir. Bununla birlikte, dezavantajı, serbest bırakılan klorun konsantrasyonunun yüksek olduğunda, görünürlük azaltılacak ve bu da kaçış yolunu tanımlayamamaya yol açacaktır. Aynı zamanda, klorun insanların solunum sistemini etkileyen güçlü bir toksisitesi vardır. Ayrıca, halojenli polimerlerin yanmasından çıkan halojen gazı, su buharı ile birleştirildiğinde aşındırıcı zararlı gaz (hidrojen halide) üretecek ve bazı ekipman ve binalara korozyon sağlayacaktır.

PBB, PBDE, TBBPA gibi bromlu alev retarciler, devre kartları, bilgisayarlar, yakıt hücreleri, televizyonlar ve yazıcılar da dahil olmak üzere elektronik ve elektrik endüstrilerinde yaygın olarak kullanılmaktadır.

Bu halojenli alev geciktirici malzemeler yanarken dioksin üretir ve uzun yıllar çevrede olabilir, hatta canlılar için organizmalarda birikir ve taburcu edilemez.

Şu anda, farklı ürünler halojen içermeyen gereksinimler için farklı sınır standartlarına sahiptir:

Örneğin, halojen içermeyen tellerin ve kabloların halojen indeksi: tüm halojenlerin değeri ≤ 50PPM

(PREN 14582 yönetmeliğine göre); Yanma sonrası üretilen hidrojen halojenür gazı içeriği <100PPM

(EN 5067-2-1 'e göre); Suda çözündükten sonra yanma sonrası üretilen hidrojen halojenür gazının PH değeri 4.3

(EN-5 0267-2-2'ye göre); Kapalı bir kapta yandıktan sonra ürünün ışık geçirgenliği ≥ 60%

(EN-50268-2'ye göre).

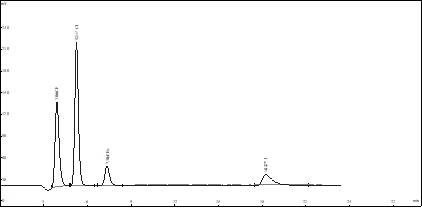

Plastiklerde halojen algılama ve analiz spektrogramı:

Yukarıdaki şekil, F -, CL -, Br -, I -, dört halojen iyonuna karşılık gelen bir ambalaj plastiğinde halojen içeriğinin algılama spektrumunu gösterir. Bir örnek enjeksiyondan sonra 20 dakika içinde analiz ve tespiti tamamlayabilen uygun ve hızlı bir uluslararası standart analiz yöntemidir.

3. Teknik açıklama

1. Geniş aralığı, yüksek performans ve düşük darbe çift akış revize fişi ile yüksek basınç pompası kullanılır ve pompa hızı ulaşır9.999 ml/dakika

2. Yüksek güvenilirlik ve istikrar, doğru akış ve düşük bakım eşit avantajları ile, yurtiçinde ve yurtdışında çeşitli anyon/katyon kromatografik sütunları destekleyebilir

3. Gelişmiş çevrimiçi gaz giderme teknolojisi, geleneksel gaz giderme pompasının sıkıcı çalışmasını ve aralıklı çalışmasını önleyerek, mobil faz için gerçek zamanlı gaz giderme kontrolü yapabilir.

4. Gelişmiş sürekli otomatik rejenerasyon membran baskılayıcı yüksek inhibisyon kapasitesine sahiptir, peristaltik pompa, hızlı denge, anti kirlilik, iyi tekrarlanabilirlik, herhangi bir sarf malzemesi kullanmaya gerek yoktur ve sıfır bakım.

4. Teknik standartlar ve özellikler

İyon kromatografisinin tasarımı ve üretimi ulusal standartlara uygun olacaktır. Ana tasarım ve üretim standartları ve özellikleri aşağıdaki gibidir: (standart numarayı ve standart adı listeleyin)

5. İyon kromatografi makinesinin teknik özellikleri

6. İyon kromatografi enstrüman yapılandırma önerileri

7. Ön işlem işlemi

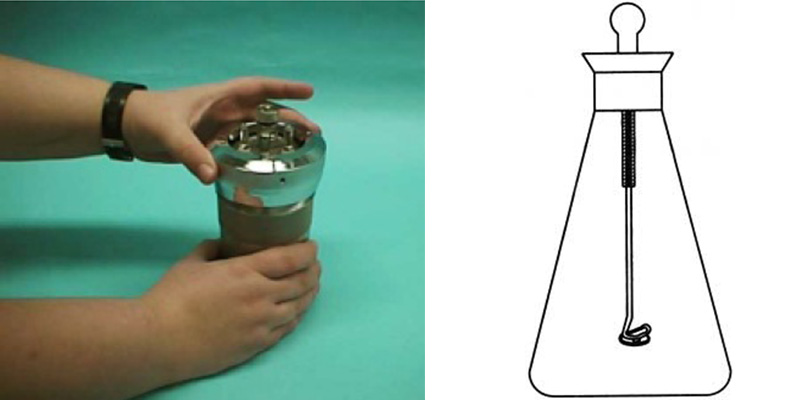

Oksijen silindir yanma yöntemi

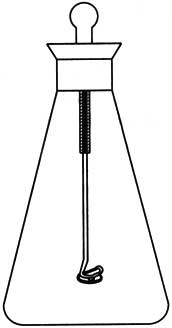

1. Oksijen silindir yanma yöntemi: 500mL iyot ölçüm şişesi, taşlama fişinin merkezinde spiral alt uçlu platin telin bir bölümü ile bağlanır. Platin telin çapı yaklaşık 1 mm'dir (aşağıdaki şekle bakınız)

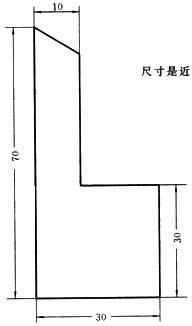

2. Oksijen şişesi yanma yöntemi için örnek ambalaj kağıdı şekli (külsüz filtre kağıdı)

1. Örnek ön işlem adımları:

1. Beklenen halojen miktarına göre 0.5-2.0g örneğini kesin ve her iki tarafta 1 mm'den az küçük parçalara kesin.

2. Tartmak 40 ~ 50mg örnek, doğru 0.1mg. Halojen içeriğinin küçük olduğu bilinirse, aynı emme şişesinde aynı emme çözeltisinde sürekli olarak birkaç örnek yakılabilir. Numuneler, spiral platin telde sıkıştırılmış filtre kağıdı ile sarılır ve oksijen yanma şişesine (30-50ml) liç çözeltisi eklenir.

3. Güvenlik kapağına koyun. Oksijen silindirini bağlayın ve 1 dakika boyunca en az 2L/dak akış hızında oksijen uygulayın. Yanma silindiri oksijen ile doldurulduğunda, paket örneğinin filtre kağıdının ucunu tutuşturun, hızlı bir şekilde ayırın ve oksijen sistemini açın, şişe fişini kapatın, ve elle sıkıca bastırın. Sadece alev söndükten sonra güvenlik kapağından çıkarılabilir. Şişede siyah kül kalıntısı olmamalı.

4. Yaklaşık 10 dakika Park edin, şişe tıpasını açın ve şişe tıpa ve platin telini uygun miktarda eluent ile durulayın.

Iyon kromatografisinin 2. Operasyon adımları

1. Emilim çözümünü 100ml hacimsel bir şişeye aktarın ve hacmi düzeltin. 2. Örnek iyon kromatografisi ile analiz edilir. Çok basit bir süreç olan ve 3-5 gün süren profesyonel teknisyenler için yerinde kurulum eğitimi vereceğiz.
