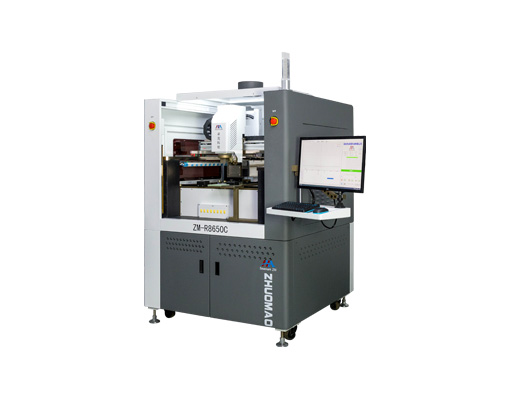

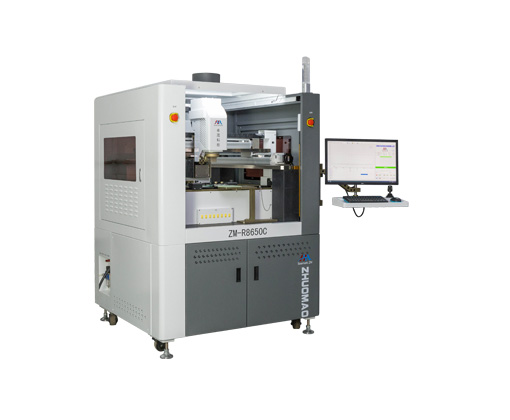

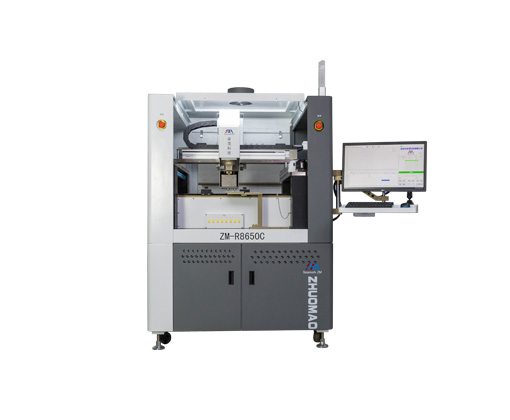

R8650C tam otomatik BGA rework istasyonu tam otomatik görsel hizalama BGA rework istasyonu. Bu BGA tamir istasyonu otomatik bir sökme makinesi olarak kullanılabilir ve büyük PCB kartlarında (5G iletişim panoları gibi) çeşitli çip cihazlarının otomatik görsel olarak yerleştirilmesi için uygundur, otomatik kaynak, ve otomatik PCB lehimleme istasyonu. Bu otomatik SMD lehimleme rework istasyonu makinesi yazılım linkup (isteğe bağlı) gerçekleştirmek için SAP/ERP ile kombine edilebilir, ve retroraktif durum olarak S/N ile sıcaklık eğrisi alt kartını gerçekleştirmek için.
Sorumlu olarakBGA yeniden işlemeÇin'de istasyon tedarikçisi,SeamarkEn iyi otomatik lehim makinemizi makul bir fiyata sunmayı vaat ediyor.
İki set yüksek çözünürlüklü endüstriyel kamera kullanılır ve tekrar yerleştirme doğruluğu ± 0.01 mm'ye ulaşır. 5 milyon piksel yüksek çözünürlüklü endüstriyel kamera sistemi, çipin doğru ölçümü ve konumlandırılması içindir, otomatik görüş yazılımı sistemi otomatik olarak açıyı düzeltir ve görüntü hd'de görüntülenir.
Yüksek çözünürlüklü CCD (5 milyon piksel) ve yüksek çözünürlüklü CCD (1.3 milyon piksel) endüstriyel kameralar, görüntü bozulmasını önlemek, ölçüm hatalarını ortadan kaldırmak, doğru hizalama elde etmek için telesentrik lensler ile doğru bir şekilde tespit edebilir, ve tekrar hizalama doğruluğu ± 0.01 mm'ye ulaşabilir.
Gemide statik elektriği etkili bir şekilde ortadan kaldıran ve ürünü koruyan iyonlaştırıcı ile donatılmıştır.

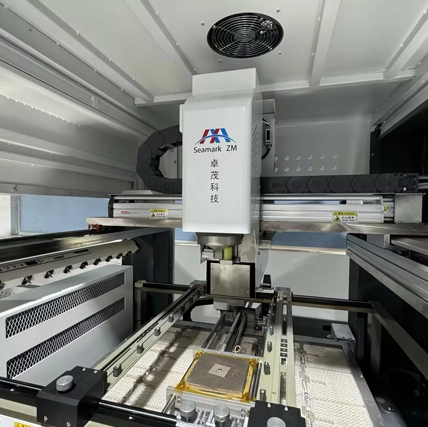

Tamamen otomatik ve bağımsız olarak çalışmak için X/Y/Z dört eksenli portal yapısını doğru bir şekilde kontrol etmek için endüstriyel bir PC ve servo hareket kontrol sistemini kullanır. Taşlama mermer platformu ve hassas taşlama vidası kullanır. Görsel doğruluk ± 0.01 mm'ye ulaşabilir.
Kendi geliştirdiği yazılım sistemi, hızlı konumlandırma ve kararlı sıcaklık eğrisini (eğri analiz fonksiyonu ile), kolay kullanım ve ayarı gerçekleştirir ve tarihi parametrelerin izlenebilirliğini sağlamak için otomatik olarak kayıt dosyaları oluşturabilir. Çalışma arayüzü basit ve hızlıdır ve profesyonel bir çalışma arayüzü (sistem parametre ayarı, çalışma modu ayarı, ısıtma parametresi ayarı, veri kaydı, vb.) farklı ürün özellikleri için ayarlanır, ve seçim için çince ve İngilizce arayüzleri vardır.

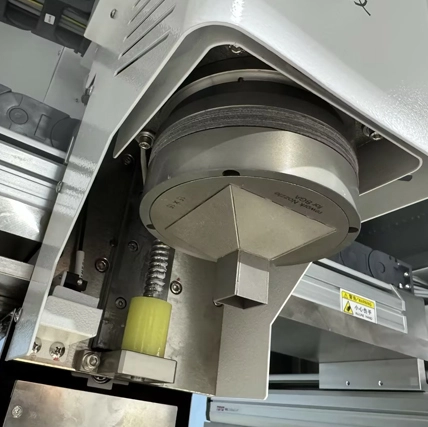

Bağımsız olarak programlanmış ve kontrol edilen üç ısı bölgesi; Üst bölgede ve alt bölgede konveksiyon sıcak hava ısıtması, alt bölge daha büyük BGA onarımı için uygun geniş bir alan ısıtma teli düzenini benimser, ve kızılötesi ön ısıtma bölgesi alman ithal mediumwave seramik kızılötesi ısıtma plakası ısıtmasını kullanır. Alan 645*524 mm'ye ulaşabilir.
± 1 ℃, dinamik PID çok döngü kapalı kontrol seçici reflow lehim işlemi kadar doğruluk ile yüksek çözünürlüklü K tipi termokupl. Akıllı sıcaklık telafisi ve otomatik hafıza fonksiyonu ile.

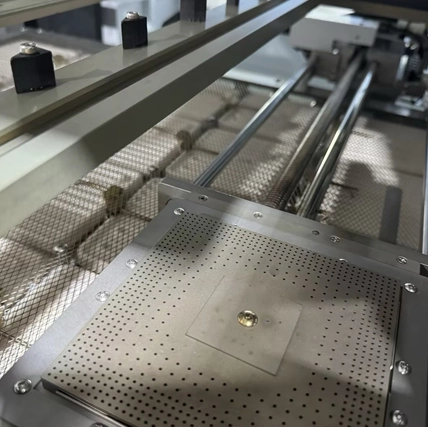

Alt ön ısıtma, almanya'dan ithal edilen ısıtma plakasını benimser ve dahili sıcaklık ölçüm probu daha doğrudur, bu da ısıtma sıcaklığı kontrol etkisini etkili bir şekilde çözer. Alt hareketli sıcaklık bölgesi, tahta yeniden işleme verimliliğini artırmak için kafa ile otomatik olarak hareket eder.
Üstten biri olarakBGA Rework istasyonu tedarikçileriÇin'de, Seamark ZM onun için ünlüdürZengin teknikKuvvet, TamamlandıAlgılamaAnlamına gelir, GüvenilirÜrünKalite,TamHizmet. Otomatik bilmek istiyorsanızBGA rework istasyonuVe fabrikanız için mükemmel bir tamir makinesi almak için lütfen önce Seamark ZM ile iletişime geçin.
| Güç kaynağı | AC380V ± 10% 50/60HZ |
| Güç | 22KW(Max), üst ısıtıcı (2KW) Alt ısıtıcı (2KW),IR ön ısıtıcı (16KW), diğer (2KW) |
| PCB boyutu | 660*600mm(Max);10*10mm(Min) |
| BGA çip boyutu | 100*100mm(Max);1*1mm(Min) |
| IR ısıtıcı boyutu | 640*520mm |
| Hareket kontrolü | X/Y/Z |
| Sıcaklık sensörü | 8 adet |
| Kontrol sistemi | Endüstriyel PC + Servo hareket kontrol sistemi |
| Ekran sistemi | 24 "SD ekran |
| Hizalama sistemi | 2 milyon piksel görüş hizalama |
| Vakum adsorpsiyonu | Tam otomatik |
| Hizalama doğruluğu | ± 0.025mm |
| Sıcaklık kontrolü | K tipi termokupl (kapalı döngü), her birim bağımsız sıcaklık kontrolü, sıcaklık doğruluğu kadar ± 1 ℃ |
| Besleme cihazı | Yarı otomatik |
| Konumlandırma | L şekli + evrensel fikstür (şekilli fikstür özelleştirilebilir) |
| Boyutlar | L1235 * w50mm * H1850mm |
| Ağırlık | 660KG |
