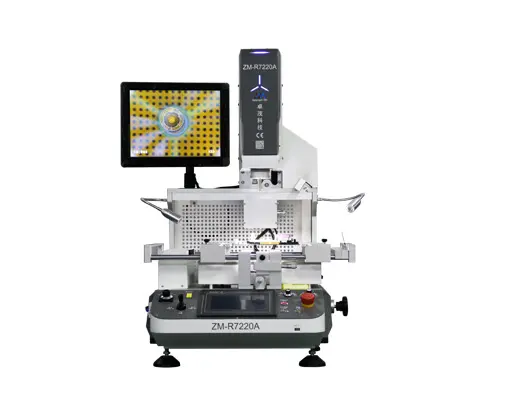

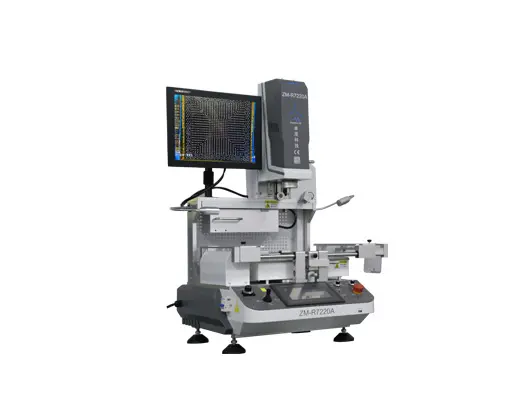

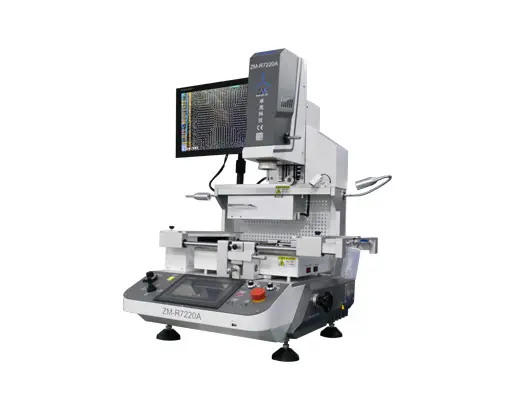

ZM-R7220A kızılötesi SMD rework istasyonu gerçek zamanlı sıcaklık izleme, optik hizalama sistemi, hızlı ısıtma ve soğutma ile akıllı bir kızılötesi lehim istasyonu. Bir iir lehimleme istasyonu üreticisi olarak,ZhuomaoYüksek kaliteli kızılötesi BGA makineleri sunmayı vaat ediyor. Önemli ölçüde, zhuomao'nun kızılötesi lehimleme istasyonu fiyatı makul. Ayrıca, Seamark ZM-R7220A ir rework istasyonu da geçmişte zm r6200c olarak adlandırılır.
Otomatik eğri analiz fonksiyonu ile gerçek zamanlı sıcaklık göstergesi.
Yüksek çözünürlüklü CCD (2m piksel) dijital görüntüleme, otomatik optik zoom sistemi, manuel kontrol ve lazer kırmızı nokta hizalama.
IR ön ısıtma bölgesi, orta dalga seramik kızılötesi ısıtma plakası, çok fonksiyonlu hareketli bir PCB sabitleme braketi ve BGA alt destek çerçevesi ile ısıtılır. Laminar entegre soğutma fanı.
Çin'deki en iyi kızılötesi rework istasyonu fabrikası ve tedarikçisi olarak, Seamark ZM zengin teknik gücü, tam algılama araçları, güvenilir ürün kalitesi ve tam servisi ile ünlüdür. Eğer bilmek istiyorsanBGA tamir makinesiVe fabrikanız için mükemmel bir kızılötesi lehimleme istasyonu fiyatı almak için lütfen önce Seamark ZM ile iletişime geçin.
| Güç kaynağı | AC220V ± 10% 50/60HZ |
| Güç | 5.65KW(Max), üst ısıtıcı (1.45KW) alt ısıtıcı (1.2KW),IR ön ısıtıcı (2.7KW), diğer (0.3KW) |
| PCB boyutu | 412*370mm(Max);6*6mm(Min) |
| BGA çip boyutu | 60*60mm(Max);2*2mm(Min) |
| IR ısıtıcı boyutu | 285*375mm |
| Sıcaklık sensörü | 1 adet |
| Çalışma yöntemi | 7 "HD dokunmatik ekran |
| Kontrol sistemi | Otonom ısıtma kontrol sistemi V2 (yazılım telif hakkı) |
| Ekran sistemi | 15 "SD endüstriyel ekran (720P ön ekran) |
| Hizalama sistemi | 2 milyon piksel SD dijital görüntüleme sistemi, lazer kırmızı nokta göstergesi ile otomatik optik zoom |
| Vakum adsorpsiyonu | Otomatik |
| Hizalama doğruluğu | ± 0.02mm |
| Sıcaklık kontrolü | K tipi termokupl kapalı çevrim kontrolü ± 3 ° c'ye kadar doğruluk ile |
| Besleme cihazı | Hayır |
| Konumlandırma | Evrensel fikstür ile v-oluk |
| Boyutlar | L685 * W633 * H850mm |
| Ağırlık | 76KG |
Sıcak hava yeniden işleme istasyonu ve IR BGA yeniden işleme istasyonu arasındaki ana fark, tahtayı ısıtmalarının yoludur. Sıcak hava yeniden işleme istasyonu, araçtan tahtaya ve lehim toplarına ısı aktarmak için ısıtılmış hava kullanır, ancak bir IRBGA Rework istasyonuHer topun yeterince ısınması için kızılötesi ışık kullanır, böylece erir.
Bir sonraki önemli fark, sıcaklığı nasıl kontrol ettikleri: sıcak hava yeniden işleme istasyonları PID sıcaklık kontrolünü kullanır, ancak IR BGA yeniden işleme istasyonları orantılı basınç modülasyonu (PPM) kullanır. PPM, pid'den daha hassastır, çünkü milisaniye içinde basınçtaki değişiklikleri izleyebilir. Bu, bir panele akı uygularken veya bir tahtada lehim toplarını taşırken, PPM ayarlarınızı gerektiği gibi ayarlayarak hızlı bir şekilde yanıt verebileceğiniz anlamına gelir. PID ile, çoğu sistemde yavaş yanıt süreleri nedeniyle değişim başına yaklaşık 20 saniye sürecektir.
Hava akımı kontrol sistemlerinde başka bir anahtar fark yatıyor; sıcak havanın özel hava akışına ihtiyacı yoktur, çünkü yeniden akış sırasında soğutmaya gerek yoktur, çünkü bunların hepsi fırın haznesinin dışında, tüm alanlarda eşit olarak patlayan harici bir fan kullanarak olur. Birbirinden yakın veya uzak.
