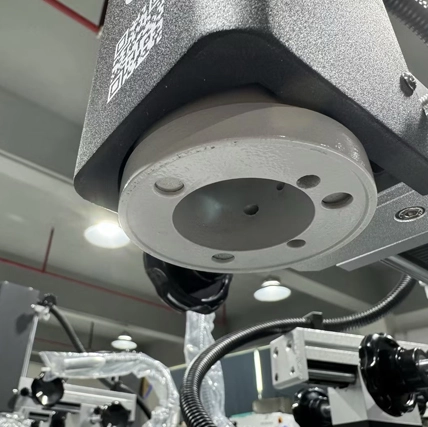

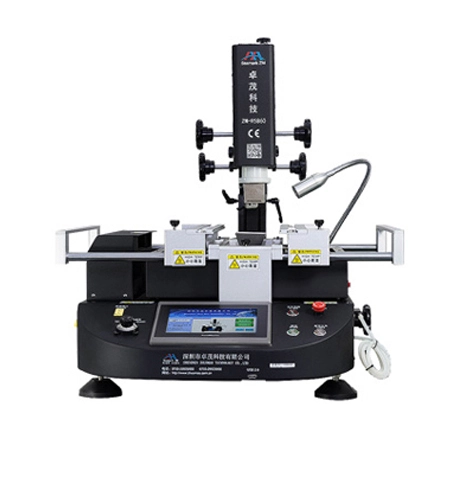

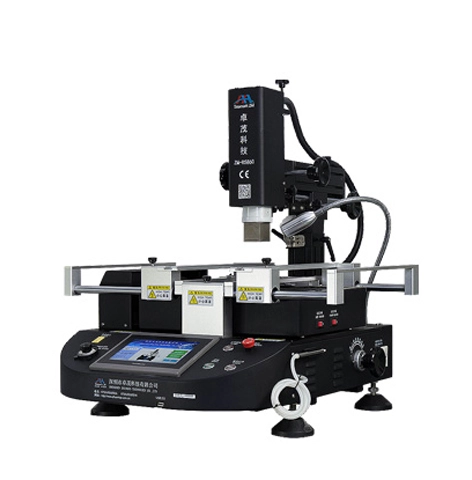

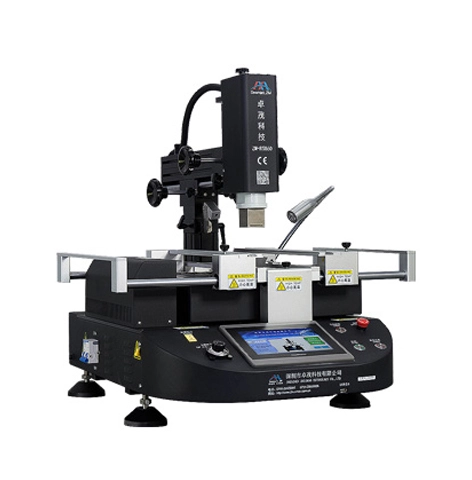

ZM-R5860 sıcak hava BGA Rework istasyonu tarafından sağlanan bir tür rework istasyonuZhuomaoÜç sıcaklık bölgesi bağımsız kontrol, konveksiyon sıcak hava ısıtma, düşük sıcaklık bölgesi yüksekliği ayarlanabilir, yüksek hassasiyetli özerk kontrol sistemi, ± 3 ° c'ye kadar hassasiyetle yüksek hassasiyetli K tipi termokupl, dinamik APR çok döngülü kapalı çevrim kontrolü seçici yeniden akış işlemi. Ithal yüksek güç sabit akım entegre soğutma fanı.
En saygın BGA Rework istasyonu tedarikçilerinden biri olarak, Seamark ZM en iyisini sağlarBGA Rework istasyonuKaliteli. Seamark ZM R5860 fiyatını bilmek istiyorsanız, lütfen şimdi bizimle iletişime geçin!
Yüksek çözünürlüklü dokunmatik ekran çalışması, gerçek zamanlı ekran ve sıcaklık eğrilerinin düzenlenmesi, her sıcaklık eğrileri grubu 8 segmente ayarlanabilir, 100 sıcaklık eğrileri grubu saklanabilir, sıcaklık kendini organize fonksiyonu ile.
PCB ve bileşen konumlandırma için lazer göstergesi.
Harici vakum emme kalemi BGA almak için uygundur.
| Güç kaynağı | AC220V ± 10% 50/60HZ |

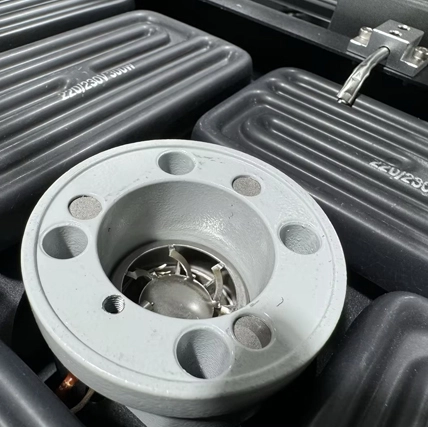

| Güç | 5.0KW(Max), üst ısıtıcı (0.8KW) alt ısıtıcı (1.2KW),IR ön ısıtıcı (2.7KW), diğer (0.3KW) |
| PCB boyutu | 410*370mm(Max); 10*10mm(Min) |
| BGA çip boyutu | 40*40mm(Max); 10*10mm(Min) |

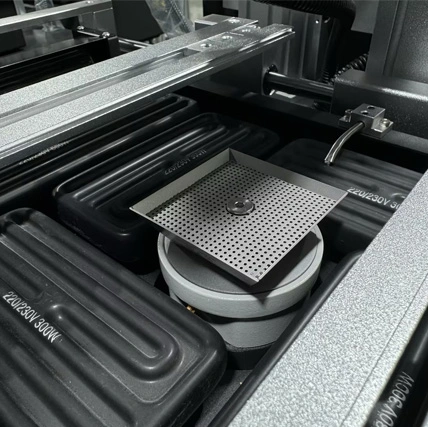

| IR ısıtıcı boyutu | 375*285mm |
| Sıcaklık sensörü | 1 adet |
| Çalışma yöntemi | 7 "HD dokunmatik ekran |
| Kontrol sistemi | Otonom ısıtma kontrol sistemi V1 (yazılım telif hakkı) |
| Hizalama sistemi | Lazer nokta |
| Vakum adsorpsiyonu | Manuel |
| Sıcaklık kontrolü | K tipi termokupl kapalı çevrim kontrolü ± 3 ° c'ye kadar doğruluk ile |
| Konumlandırma | Evrensel fikstür ile v-oluk |
| Boyutlar | L635 * W620 * H655mm |
| Ağırlık | 43.5KG |
Seamark ZM R5860 BGA makinesi, baskılı devre kartlarında (pcb) lehimleme ve sökme topu ızgara dizisi (BGA) bileşenleri için kullanılan bir yeniden işleme istasyonudur. BGA bileşenleri, entegre devreler için kullanılan bir yüzey montajlı ambalajdır.
Seamark ZM R5860 BGA makinesi sıcak hava yeniden işleme tekniğine dayanmaktadır. Lt, PCB veya component enin kendisine zarar vermeden çıkarılmasına veya değiştirilmesine izin veren BGA bileşeninin soldertoplarını eritmek için hassas kontrollü sıcak hava kullanır. Makine ayrıca BGA bileşenini PCB ile doğru bir şekilde hizalamak için bir görüş hizalama sistemi kullanır.
Seamark ZM R5860 BGA makinesi, sıcaklık ve hava akışı üzerinde hassas kontrol sağlar ve güvenilir ve yüksek kaliteli bir lehimleme/sökme işlemi sağlar. Lt, çok çeşitli BGA bileşenleri ve pcb ile kullanım için uygundur.
Seamark zmr5860'ın çalışma moduBGA iş istasyonuBirkaç adımı içerir:
Ön ısıtma:
PCB, sıcak hava uygulandığında tahtaya termal şoku önlemek için uygun bir sıcaklığa önceden ısıtılır.
Hizalama:
BGA bileşeni, makinenin görüş hizalama sistemini kullanarak PCB ile doğru bir şekilde hizalanmıştır.
Lehimleme/sökme:
Lehim toplarını eritmek için BGA bileşenine sıcak hava uygulanır. Sökme için bileşen daha sonra çıkarılabilir. Lehimleme için. Bileşen pcb'ye yerleştirilir ve lehimin soğumasına ve katılaşmasına izin verilir, güçlü bir elektrik ve mekanik bağlantı oluşturur.
Soğutma:
PCB, termal stresi ve bükülmeyi önlemek için kontrollü bir şekilde oda sıcaklığına soğutulur.
