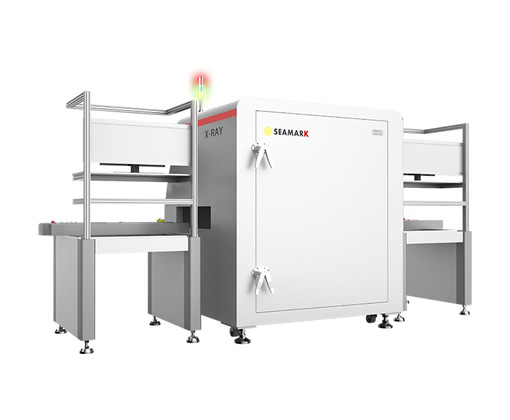

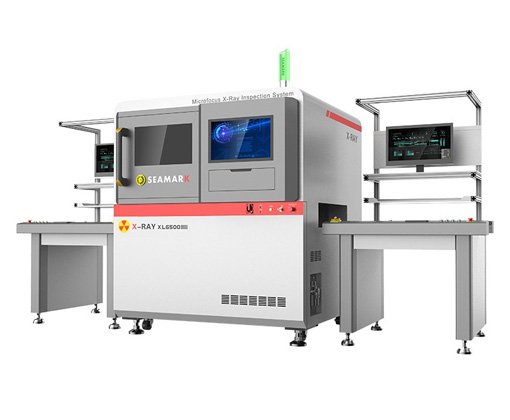

XL6500 elektronik bileşenler için bir SMT inline mikro odak x-ışını muayene makinesidir. Bu otomatik x-ray muayene makinesi doğrudan SMT üretim hattına bağlanabilir veya yükleme ve boşaltma konveyörleri ile çevrimdışı olarak kullanılabilir. Pcb'nin veya belirlenen cihazın karakteristik alanı için tam otomatik karar ve denetim yapılır.
LED çip ambalajının otomatik alt hattı denetimi.
IGBT cipslerinin tam otomatik çevrimiçi denetimi.
130KV 5um kapalı x-ışını tüpü, uzun ömürlü, bakım gerektirmez.
2.3 milyon piksel yüksek çözünürlüklü dijital düz panel dedektörü kullanın.
IC/BGA yarı iletken cihazların, SMT ve PTU paketlerinin, sensörlerin ve diğer alanların tam otomatik çevrimiçi denetimi.
Büyük boyutlu PCB kartlarının ve PCBA lehim bağlantılarının tam otomatik çevrimiçi denetimi.
Şablon ayarının basit çalışması güvenli çalışma garantilidir.
Renkli görüntü navigation asyonu.
Destek görüntü dikiş fonksiyonu (isteğe bağlı).
Yükseltilebilir 3D modülü (endüstriyel CT) (isteğe bağlı).
Profesyonel olarakX-ışını muayene makinesi üreticisiÇin'de, Seamark ZM onun için ünlüdürZengin teknikKuvvet, TamamlandıAlgılamaAnlamına gelir, GüvenilirKalite,IyiHizmet. Eğer tam bilmek istiyorsanX-ray muayene makinesi fiyatıVe fabrikanız için mükemmel bir tamir makinesi almak için lütfen önce Seamark ZM ile iletişime geçin.
| X-ışını tüpü kaynak özellikleri | |
| Tipi | Mühürlü mikro odak x-ışını tüpü |
| Voltaj | 90 KV (130KV isteğe bağlı) |
| Çalışma voltajı aralığı | 40-90KV/130KV |
| Çalışma akımı aralığı | 10-200 um/300um |
| Maksimum çıkış gücü | 8 W/39W |
| Mikro odak nokta boyutu | 5-15μm |
| Düz Panel dedektörü özellikleri | |
| Tipi | TFT endüstriyel dinamik FPD |
| Piksel matrisi | 1536 × 1536 |
| Görüş alanı | 130mm × 130mm |
| Çözünürlük | 5.8Lp/mm |
| Çerçeve (1 × 1) | 20fps |
| A/D dönüşüm biti | 16bit |
| Boyutlar | L1600mm × W1700mm × H2100mm |
| Giriş gücü | 220V 10A/110V 15A 50-60HZ |
| Maksimum örnek boyutu | 510mm × 650mm |
| Kontrol sistemi | Endüstriyel PC WIN7/ WIN10 64bit |
| Net ağırlık | Yaklaşık 2350KG |
| Radyasyon | <1 μSv/h |
