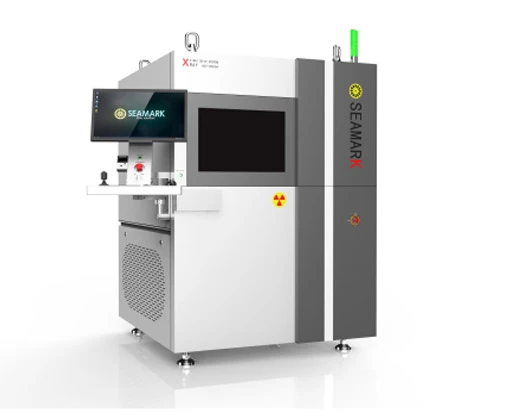

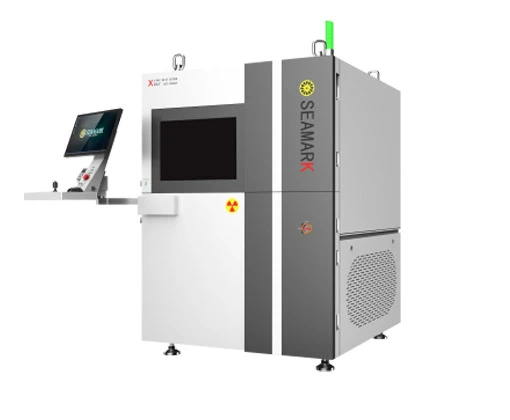

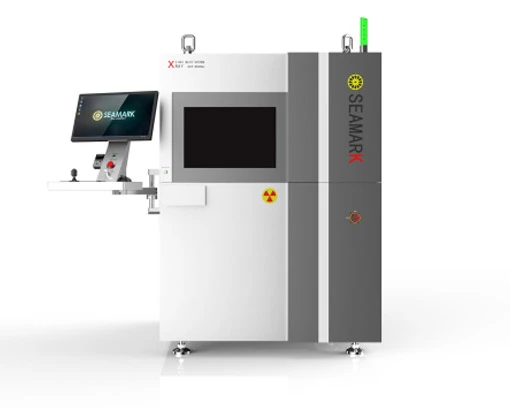

XCT8500 evrensel endüstriyel x-ray muayene sistemi, bir x-ışını kaynağı, dedektör, tarama sistemi, görüntü rekonstrüksiyonu ve analiz sisteminden oluşur. 2D/3D/CT gibi denetim yöntemlerini elde edebilir ve kalite kontrol, 3D ölçüm ve tahribatsız analiz için uygundur. Numunenin iç yapısının mikro ölçekli özelliklerini karakterize etmek, numunenin çok açılı ölçümü ve analizini elde etmek için kalitatif ve kantitatif analiz yazılımı ile birlikte, tamam/NG koşullarının otomatik olarak belirlenmesi ve ürün kalite denetimi için etkili veri sağlamak.

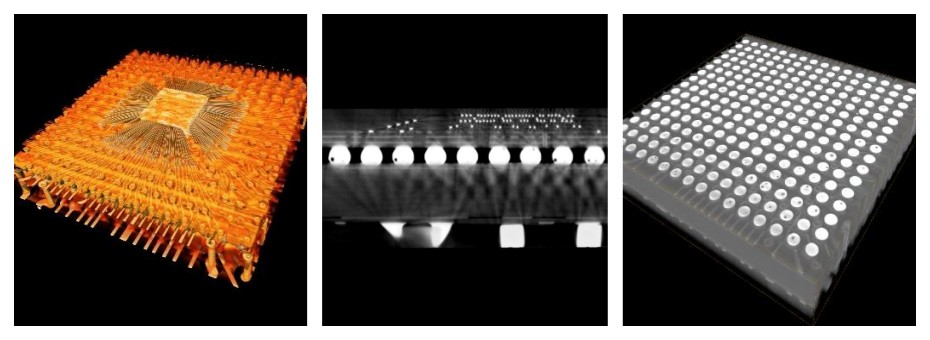

Elektronik bileşen lehimleme kalite kontrol, BGA bileşeni, entegre devre (IC) ve bağlantı hattı denetimi, yarı iletken ambalaj denetimi ve iç bağlantı, elektronik güç (IGBT) modül denetimi için kullanılabilir, ve gofret kusur denetimi (WLCSP). Eksik parçalar, sapma, kalay bağlantısı, kontaminasyon, hatalı lehim, Bileşen ayak çözgü, boşluklar, yastık etkisi ve diğer lehim anormallikleri.
Dedektör eğildiğinde veya döndürüldüğünde bile muayene alanının görüntüde ortalanmasını sağlar.
Kusur özelliklerini açıkça vurgulamak için görüntü füzyon ve süper çözünürlüklü teknolojilerini birleştirir.
Geometrik büyütme kadar2500 ×, Aşağıda kusur algılama yeteneği ile1 um.
Gerçek zamanlı radyasyon izleme, güvenlik kilitleme sistemi ve boşta kalma durumları sırasında otomatik x-ışını kaynağı kapatma.
3D ölçüm ve analiz yazılımı modülü (isteğe bağlı)
XCT8500 açık mikro odak iletim x-ışını kaynağını benimser, muayene yeteneği 0.5μm 'ye ulaş. r. 2D/3D/CT ve diğer denetim yöntemlerini gerçekleştirebilir ve kalite denetimi, üç boyutlu ölçüm ve tahribatsız analiz için uygundur.
(1)X-RAY tüp parametreleri
Tüp tipi | Açık mikro odak iletim x-ışını kaynağı |
Tüp voltaj aralığı | 20 ~ 160KV |
Tüp akım aralığı | 0.01mA ~ 1.0mA |
Maksimum tüp gücü | 64W |
Maksimum hedef güç | 15W |
Minimum nesne mesafesi (FOD) | <300 um |
Mikro odak boyutu | <1 um |
Minimum kusur muayene yeteneği | <500 nm |
(2) düz Panel dedektörü parametreleri
Düz Panel tipi | Morf silikon düz panel dedektörü (isteğe bağlı) |
Piksel matrisi | 1536 × 1536 |
Görüş alanı | 154mm × 154mm |
Çözünürlük | 5.0Lp/mm |
Görüntü kare hızı (1 × 1) | 30fps |
Reklam dönüşüm rakamları | 16bit |
(3)3D/CT parametreleri (isteğe bağlı fonksiyon)
CT tarama döngüsü | 20s |
CT yeniden yapılandırma süresi | 30s |
(4) ekipman performans parametreleri
Maksimum örnek boyutu | 645mm × 635mm |
Maksimum denetim alanı | 500mm × 500mm |
Görüntü geometrik büyütme | 2500X |
Giriş güç kaynağı | 220V 10A 50 - 60HZ |
Kontrol sistemi | DELL DELL 7000MT v12.0 i9 grafik iş istasyonu |
Boyutlar | L1500mm × W1650mm × H2250mm |
Net ağırlık | Yaklaşık 2950KG |
