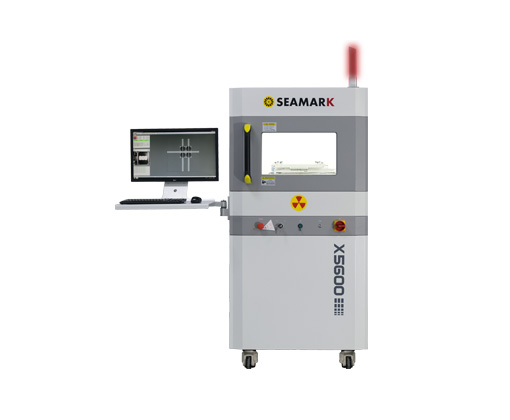

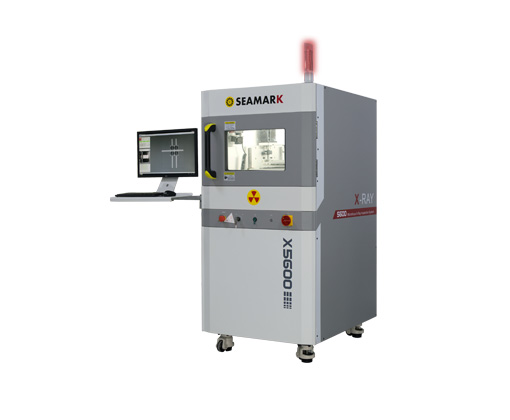

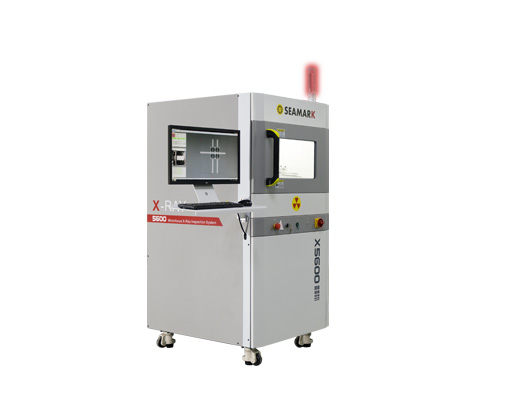

X5600 küçük hassas bir mikroodakX-ışını muayene ekipmanı, Ar-ge işletmeleri, laboratuvarlar, kalite kontrol odaları vb. Için uygundur. Küçük parçaların x-ray muayene ekipmanı için ilk tercihtir.
IC chip x-ışını muayene makinesi, özellikle IC çiplerinin iç kusurlarının prospektif testi için tahribatsız bir test ekipmanıdır. IC çiplerinin kusurlarını tespit etmenin en iyi yollarından biridir. X-ışını algılama ekipmanı esas olarak görüntüleme için IC çipini ışınlamak için x-ışınları yaymak için dahili x-ışını tüpüne dayanır. X-ışınları nesneye nüfuz ettikten sonra, dijital tablet görüntü sinyalini alır ve daha sonra bilgisayara iletir. Yazılım işlendikten sonra, ekranda gerçek zamanlı olarak görüntülenecektir. X-ışını testi, IC çipleri için tahribatsız test kategorisine aittir. Test edilen örnekler tekrar kullanılabilir, bu da üretim ve denetim maliyetini etkili bir şekilde koruyabilir.
X5600 endüstriyel x-ray muayene makinesi hızlı bir şekilde tek bir lehim topunu seçebilir ve işaretleyebilir veya matris kutusu tarafından denetlenecek lehim toplarını seçebilir; BGA lehim toplarını manuel veya otomatik olarak tanımlayabilir ve denetimi tamamlayabilir. Denetim sürecini kolayca tamamlamak ve doğru ve güvenilir denetim sonuçları sağlamak için sistem yönergelerini izleyin.
Ölçme araçları
Mesafe, mesafe oranı, çizgi mesafesi, açı, ok işareti, daire yarıçapı, nokta mesafesi, daire merkezleri mesafesi, çevresi, elle çizilmiş çokgen, elle çizilmiş serbest form, vb bir metin açıklaması ekleyebilirsiniz.
Kusurları otomatik olarak algılar
X5600, boyutu, alanı, kırık kabloyu, köprüyü vb. Otomatik olarak algılayabilir.
Özelleştirilebilir görüntü algoritması
Ürün özelliklerine dayalı müşteri yazılımı algoritmaları ve Y/N, çatlak, kırık tel, ofset boyutu ve miktarı vb.
CNC otomatik çalışma muayene
X5600, otomatik muayene için çok noktalı koordinatların ayarlandığı ürün özelliklerine göre CNC çok noktalı otomatik denetim modunu destekler.
Otomatik CNC çalışma algılama
Görüntüleri otomatik olarak kaydedin, raporlar oluşturun, ayrıca parti denetimini destekleyin.
Eğim açısı muayene fonksiyonu
Zhuomao tarafından üretilen X5600 dedektörü, ± 30 ° eğim açısını destekler. Özel bir cihazın önündeki fotoğrafın kusur özelliğini tanımlayamadığı durumlarda, eğim fonksiyonu, cihaz özelliklerini birden fazla açıda gözlemlemek için kullanılabilir. Kusuru analiz etmek ve tanımlamak daha kolay hale getirir.
360 ° dönen fotoğraf muayene fonksiyonu
Görüntüleri çekmek için 360 derece dönebilen dönen bir manipülatör ile donatılmış, kusur gözlemi için ölü bir açı yok.
Minyatür ekipman, kurulumu ve kullanımı kolaydır.
Çip, LED, BGA/CSP, gofret, SOP/QFN, SMT ve PTU ambalaj, sensörler, konektörler ve hassas döküm denetimi için geçerlidir.
En iyi görüntüyü çok kısa sürede elde etmek için yüksek çözünürlüklü tasarım.
Kızılötesi otomatik navigasyon ve konumlandırma fonksiyonu çekim yerini hızlı bir şekilde seçebilir.
Çok noktalı diziyi hızlı ve otomatik olarak inceleyebilen CNC muayene modu.
Eğimli çok açılı muayene, örnek kusurları incelemeyi kolaylaştırır.
Basit yazılım çalışması, düşük işletme maliyetleri.
Uzun ömürlü.
| X-ışını tüpü kaynak özellikleri | |
| Tipi | Mühürlü mikro odak x-ışını tüpü |
| Voltaj aralığı | 40-90KV |
| Akım aralığı | 10-200 um |
| Maksimum çıkış gücü | 8 W |
| Mikro odak nokta boyutu | 15μm |
| Düz Panel dedektörü özellikleri | |
| Tipi | TFT endüstriyel dinamik FPD |
| Piksel matrisi | 768 × 768 |
| Görüş alanı | 65mm × 65mm |
| Çözünürlük | 5.8Lp/mm |
| Çerçeve (1 × 1) | 40fps |
| A/D dönüşüm biti | 16bit |
| Boyutlar | L850mm × W1000mm × H1700mm |
| Giriş gücü | 220V 10A/110V 15A 50-60HZ |
| Maksimum örnek boyutu | 280mm × 320mm |
| Kontrol sistemi | Endüstriyel PC WIN7/ WIN10 64bit |
| Net ağırlık | Yaklaşık 750KG |
Çin halk cumhuriyeti ekoloji ve çevre bakanlığı'ndan muafiyet kaydı aldı
X5600, kayıt numarası [Yuehuan [2018] No ile ekoloji ve çevre bakanlığı'nın radyoizotop ve ray cihazının muafiyet kaydı için sertifika belgesini (altıncı parti) aldı. 1688]. Şirketimizin bu ürün modelini kullanan radyasyon cihazı radyasyon güvenlik lisansından muaf tutulabilir.
Güvenlik koruma tasarımı
"İyonlaştırıcı radyasyon koruması ve radyasyon kaynağı güvenliği temel standartlarına" (GB18871-2002) göre, radyasyon koruma muafiyeti standardı ≤1uSv/h'dir, bu ürünün tasarım standardı 0'dır. 5uSv/h, doğal ortamda radyasyon miktarının % 1/10 'sine eşdeğerdir.
Bileşenler çoklu güvenlik koruması
Omron'un güvenlik kontrol elemanı, üçlü güvenlik koruma sensörü ve ışın kaynağı ile doğrudan bağlantı kontrol yöntemi ile donatılmış, yarı iletken endüstrisinin CE özellikleri ve yarı S2/S8 özellikleri ile tamamen uyumludur.
